オーディオ関連モジュール
module
モジュール製品
当社の基幹製品です。アナログ、デジタル技術の長い経験から製品化に成功したファンクションモジュールは次のような長所を持ち各方面でご利用いただいております。
① 高精度に調整済みの各種高性能回路を小型モジュール化しているため、スペースの低減、低コスト化、組立工数削減に貢献します。
② 全てのモジュールはエポキシまたはシリコーン充填により、温度、湿度、塵埃等から護られて長期間安定に動 作 します。(発売当初…1980年代半ば…に組み込んだ製品もいまだに健在です)
③ アナログベースの製品 であるため、周辺ソフト等の設計は不用で、製品への組込は極めて容易です。(標準的には±12V~16Vの電源と必要な入出力を繋げれば即、動作致します。ノイズの発生も皆無です)
④「電圧制御型」のフィルターモジュール(VCF)、発振器モジュール(VCO)は全て純電子式の可変抵抗素子を使用しています。このため、可変範囲が1,000倍以上(フィルター類)ないし10,000倍以上(発振器)と広く長期間安定なのが特長です。
⑤主にオーディオ周波数帯域をカバーする製品を扱っておりますが、機種によりDC~1MHzの動作範囲になります。 標準品の納期はおよそ3週間程ですが、在庫が有るものは即納できます。多くのモジュール製品はパッケージングの方法で、より薄型に作成することが可能ですので薄型軽量をご希望の際はご相談下さい。
以下、製品価格は全て税抜き表記です。 各製品の資料はPDF型式で閲覧できます。
【VCF-2】電圧制御フィルターシリーズ
電圧制御型のフィルター類で、以下のラインアップがあります。遮断周波数の可変範囲はいずれも1,000倍以上と広範囲です。
例えば6次(2次フィルターユニット×3段)で構成されるEL78はユニット毎の周波数偏差が凡そ0.3%以内でないと、この急峻な特性を維持できません。本シリーズでは高精度な電流制御により1000倍以上の範囲でこの相互誤差をキープしています。一般に+10mVから+10Vの制御電圧で動作し、設定周波数は制御電圧に正確に比例します。(約1%以内の誤差)
いずれの製品も+10V時の最高設定周波数でご指定ください。
ローパスフィルター
◆BL24Sバタワース型:24dB/oct 50×50×20 ¥22,000
◆BL36Sバタワース型:36dB/oct 58×73×20 ¥27,000
◆CL30Sチェビシェフ型:30dB/oct 50×50×20 ¥24,000
◆CL48Sチェビシェフ型:48dB/oct 58×73×20 ¥33,000
◆EL60エリプティカル型:60dB/oct 58×73×20 ¥38,000
カタログ外商品: 通過域リップル≒±0.2dB、レスポンスヒル≒-85dB
◆EL78エリプティカル型:78dB/oct 58×73×20 ¥38,000
通過域リップル≒±0.5dB、レスポンスヒル≒-70dB

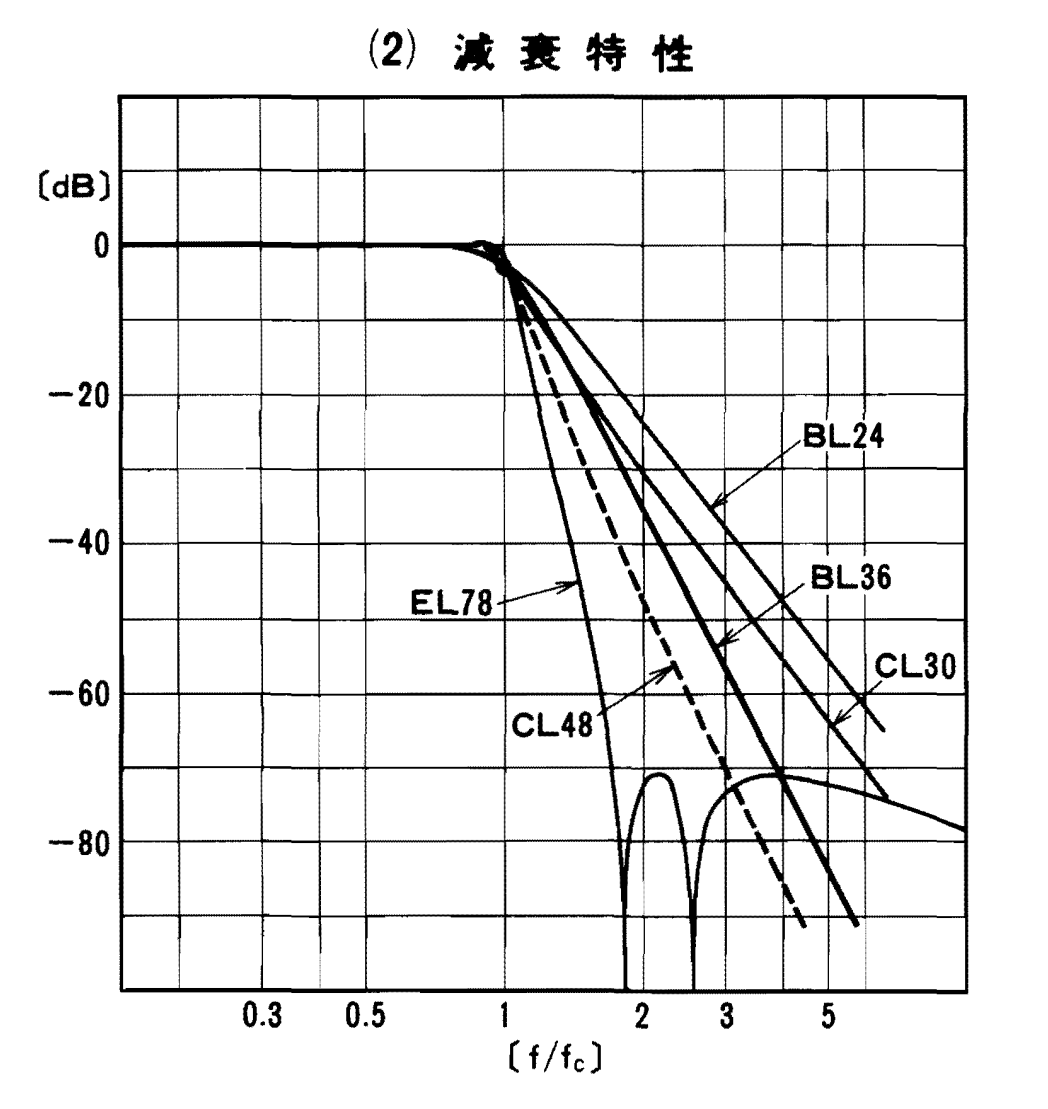

各フィルターの特性はこちら

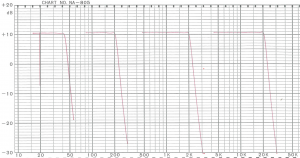

EL78の実測データ

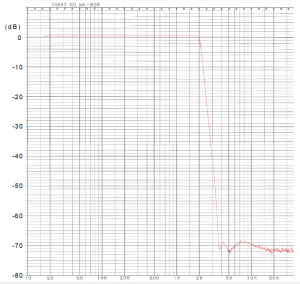

レスポンスヒルの状況
その他資料 VCF-2フィルター使用上の注意
VCF-1取扱説明書(参考資料。約2.6MB VFC-1は旧フォトカプラー式モデルで状態変数型フィルター単体のユニットです。状態変数型フィルターの詳細な解説が載っています。)
◆”S”は従来のフォトカプラー式を半導体に置き換えたモデルで周波数特性、長期安定性が優れていますが、ノイズ特性、DC安定度で劣るところがあります。これら特性はEL78型に準じます。
◆「エリプティカル」はノッチを持つ減衰特性です。
◆ベッセル等の特性も製作可能です。
ハイパスフィルター
◆BH24バタワース型24dB/oct 50×50×20 ¥21,000
◆BH36バタワース型36dB/oct 58×73×20 ¥25,000
◆CH48チェビシェフ型48dB/oct 58×73×20 ¥31,000
◆EH78エリプティカル型78dB/oct 58×73×20 ¥38,000 カタログ外商品
バンドパスフィルター
◆3BP4 4次1/3オクターブバンド 50×50×20 ¥23,000(JIS Ⅱ級規格に準拠)
◆3BP6 6次1/3オクターブバンド 58×73×20 ¥30,000(JIS Ⅲ級規格に準拠)
いずれのタイプも1~約1/10オクターブまで特注可能です。
◆SBP4 4次単峰型バンドパス Q=5/10/20 50×50×20 ¥20,000
◆SBP6 6次単峰型バンドパス Q=5/10/20 58×73×20 ¥27,000
バンドエリミネートフィルター
◆BEF2次ノッチフィルター(Q=2/5/10) 50×50×20 ¥23,000
1,000倍の周波数可変範囲で40~50dBの減衰度が得られます。
全帯域型フィルター(フェーズシフター)
◆PHS1次フィルター 50×50×20 ¥22,000
◆PHS2次フィルター(Q=0.5/1/2/5) 50×50×20 ¥24,000
周波数特性は完全にフラットで位相だけが180度(1次),360度(2次)変化する、変わり種です。
【VCO】 電圧制御発振器シリーズ
状態変数型フイルターを利用した電圧制御型正弦波発振器モジュールで、可変範囲の広さ、応答速度の速さ(0.1ms以内)、低歪み(0.1%以下)なことが特長です。
可変範囲は実用的には10,000倍、高精度範囲は1,000倍です。
制御電圧に対する周波数の変化は、直線変化のみのものと、対数変化可能のものがあります。設定周波数精度(直線性)は1%以内と極めて高精度です。
直線変化タイプ(+10mV~10V)
◆VCO-1A 30k/100kHz等 50×50×20 ¥17,500
◆VCO-1A 200kタイプ ¥21,000
◆VCO-1C C外付け 100kHzmax 50×50×20 ¥17,500
◆VCO-1C DC 低域周波数制限無し、DC揺らぎ小 ¥20,000
◆VCO-3 小型タイプ 30k/100kHz 30×50×15 ¥12,500
◆VCO-3 200kタイプ ¥16,000
◆VCO-5A 超小型タイプ 30k/100kHz 30×35×16 ¥15,000
(高さ10mm品も製作可) VCO-1A(左)とVCO-5A(右)の比較写真です!
その他資料 VCO-1C 注意事項
上限周波数をご指定ください。-1A、-3型は特注で上限200kHzが可能です。 標準品は30k/100kHzの2タイプですが、2k、10kHz等のご指定も可能です。(納期は余計に掛かりますが、価格は同じです)
直線/(逆)対数変化タイプ
◆VCO-2 最高周波数 100kHz 50×50×20 ¥26,000(高安定)
◆VCO-4 低価格タイプ 100kHz 50×50×20 ¥22,000
0~+10Vの入力で10,000倍、周波数が対数変化いたします。
◆VCO-6 超小型タイプ 100kHz 30×35×16 ¥22,000(対数対応のみ)
LGA-1、-2、-3と同じ入出力関係です。
【R同調型発振器】シリーズ
簡単な基準信号、低歪み信号が必要な時、ご利用ください。
◆OSC-1 R外付け 小型、ひずみ率0.1%以下 10×30×16 ¥8,000
◆FXO-1 R外付け ひずみ率0.001%以下 30×35×16 ¥20,000
弊社UA-2Sにも使われているモジュールです。2,3次ひずみが個別に調整出来て≒0.0001%の発振波形が得られます。
いずれの製品もCR内蔵の固定周波数タイプでも製造いたします。(価格は標準品と同じです)
【CR同調型発振器 LDO-1】【固定周波数ひずみ測定用フィルター HDF-1】
超低歪み率計測用シリーズ
-140dB(0.00001%)を越す超低歪み率測定用に開発された発振器モジュールとハイパスフィルターモジュールです。(ひずみの限界値は発振器よりも、ひずみフィルターの残留ノイズで決まります。また周波数によっても大幅に違ってきます)
両モデルとも周波数変更に対する応答が速く、約0.02秒でデーターが得られ、自動計測用にも有用です。
■ LDO-1 CR同調型発振器 20kHzmax 58×73×20 ¥90,000
■ LDH-100 CR同調型発振器 100kHzmax 58×73×20 ¥90,000
内部の検波回路を高速化して100kまで対応しますが、-1と比べ歪み率が僅かに(1~2dB)悪化します。
■ HDF-1 固定周波数フイルター 20kHzmax 58×73×20 ¥34,000
400、1kHz等、ご指定の周波数で製作致します。HDF-1は10数次の高次フィルター構成のため、特定周波数専用になります。
(CR同調とは「外付けのCRで動作周波数が決まる」という意味です)
その他資料 LDO-1取説
その他のフイルター
プログラマブルフィルター
4ビット(ライン)の制御信号で周波数を切り換えるフィルターです。用途は主にADコンバーターのアンチエイリアシング用ローパスフィルターです。(基本的にエリプティック・フィルターになります。旧タイプのノイズを低減しタイプAとなりました)
VCF-2 EL78と比べ次数が増えた分、特性は急峻になります。130dBタイプはとくに急峻ですが逆に-105dB typ (100dB型), -82dB typ (130dB型)といった具合に信号が落ち切らない欠点が生じます。
◆PGF-8ELA 100dB/oct 4ビット制御/10周波数 ¥36,000
◆PGF-8ELA 130dB/oct 4ビット制御/10周波数 ¥36,000
所用の周波数をご指定下さい。(100kHzmax) 特注で12周波まで指定可能です。
(C)R同調型フイルター
コンデンサーないし、4本~8本の抵抗を切り換えることで周波数を設定します。
◆FX-4A 状態変数型フィルター2ユニット封入(CR外付け) 30×35×16 ¥9,000
◆FX-8EL 100/130dB/oct 低歪みアンチエイリアシング用ローパスフィルター(R外付け) ¥24,000(2k/20k) ¥27,000(100k)
◆FX-8EH 100/130dB/oct ハイパスフィルター(R外付け) ¥27,000 カタログ外商品
その他資料(フィルターの計算法)FX-4A旧取説
固定周波数フイルター
◆FX-4BP 4次バンドパスフィルター 30×35×16 FX-4Aユニットをベースに指定の固定周波数フィルターに組み上げたものです。¥13,000~16,000(仕様に依る)
◆FX-4C 4次ローパスフィルター、ハイパスフィルター ¥14,000
◆FX-6C 6次ローパスフィルター、ハイパスフィルター ¥16,000~22,000
◆FX-8C 8次ローパスフィルター、ハイパスフィルター ¥19,000~28,000
これらはいずれも電圧帰還型で、30×35×16と小型ながら大きな減衰特性が得られます。(高次フィルターではバターワース、チェビシェフ等、設計条件で価格が異なります)
◆FX-8EL LN 100dB/oct オーディオ計測用低歪みローノイズ・ローパスフイルター ¥29,000 標準品はカットオフ周波数=20kHzですが、100Hz以下製作可能です。
超低歪みアンプモジュール
計測用に開発した2ポール型超低歪みアンプモジュールで、高性能なひずみ率計でも計測不能といえる程の性能を有します。
2ポール型とは2次位相補償の意味で、低周波域で150dB以上の裸ゲインをもちながら、安定な動作を保証致します。
◆LDA-1 計測用アンプ(HD/-140dB以下) 30×35×16 ¥18,000
UA-2Sに使われているモジュールです。(超低ひずみ率計HDM-1にも使われていました)
◆LDA-2S 小型計測用アンプ 10×30×16 ¥14,000
その他のファンクションモジュール

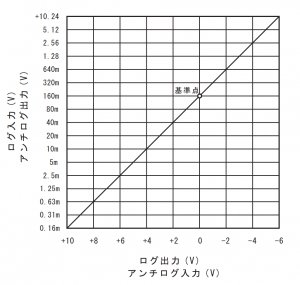

対数/逆対数アンプ
電圧入力型の精密級で、ピン接続により両方に使用できます。
◆LGA-1 超高安定 高精度範囲 80dB 40×40×18 ¥29,000
◆LGA-2 小型 30×35×16 実用範囲80dB ¥19,000
◆LGA-3AL/L 超小型 10×10×16 実用範囲80dB ¥15,000
-3型のみ、逆対数/対数いずれか専用です。
その他資料LGA-1テクニカルノート(総合誤差の算出)
電圧制御可変利得アンプ
制御電圧で増幅度を精密に制御できるアンプです。
◆VCA-1 2チャンネル、直線制御 80dB範囲 40×40×18 ¥17,500
◆NA101A (V3) 1チャンネル、対数制御 130dB範囲 40×40×15 ¥21,000
F-Vコンバーター
サンプル・ホールド回路を使用して、数Hzまでリップルのない変換が出来ます。入力周波数範囲は1,000倍です。
◆FV-1 2k/10k/20kHz 50×50×20 ¥29,000
アナログ乗/除算器
第1象限内(X、Y、Z共正)の乗・除算器で、各入力共+1m~10V(10,000倍)の範囲で高精度、高安定な演算をいたします。(1m×1m/1mで ≒+1mVの出力が出ます!)
◆MPD-1 出力=X・Y/Z 30×35×16 ¥22,000
位相検波器
サンプル・ホールド回路により、数Hzまで高速に動作する位相比較器で、低周波での位相測定が出来ます。(基本的に出力リップルがありません)
◆PHDT-1 100kHzmax 58×73×20 ¥35,000
オートレンジング・モジュール
主に3(4)桁1/2のDPMのDPM(デジタルパネルメータ)を常にフルスケールで表示するための自動ゲイン切り替え機能を持つ直流アンプモジュールです。
◆AR-1 ×0.1/×1/×10/×100 40×40×18 ¥17,000
平均値検波モジュール
ローパワー(約4mA)ながら高周波数、微小信号での精度が高い検波モジュールです。
◆DT-1 10×30×16 ¥8,500
ご希望により、特にローパワーの製品も製造いたします。
